AWG是什么意思？

AWG（American wire gauge）美國線規，是一種區分導線直徑的標準，又被稱為 Brown & Sharpe線規。這種標準化線規系統于1857年起在美國開始使用。

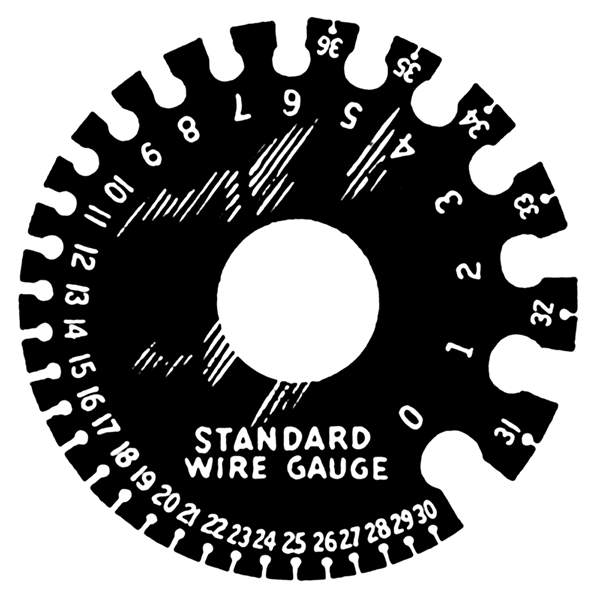

AWG概述圖

AWG前面的數值（如24AWG、26AWG）表示導線形成最后直徑前所要經過的孔的數量，數值越大，導線經過孔的等級越高，導線的直徑也就越小。

粗導線具有更好的物理強度和更低的電阻，但是導線越粗，制作電纜需要的銅就越多，這會導致電纜更沉、更難以安裝、價格也更貴。電纜設計的挑戰在于使用盡可能小直徑的導線（減小成本和安裝復雜性），而同時保證在必要電壓和頻率之下實現導線的最大容量。

橫截面積數據

一般，單線導體是根據直徑來決定線號的，而絞線是根據橫截面積來決定線號。

CANARE公司使用的導體線號如下表所示。另外，線號越大說明導體的橫截面積越小。

AWG 導體橫截面積（mm2）

AWG線徑對照表
AWG	外徑		截面積 (mm²)	電阻值 (Ohm/km)	AWG	外徑		截面積 (mm²)	電阻值 (Ohm/km)
AWG	公制mm	英制inch	截面積 (mm²)	電阻值 (Ohm/km)	AWG	公制mm	英制inch	截面積 (mm²)	電阻值 (Ohm/km)
4/0	11.68	0.46	107.22	0.17	22	0.643	0.0253	0.3247	54.3
3/0	10.40	0.4096	85.01	0.21	23	0.574	0.0226	0.2588	66.8
2/0	9.27	0.3648	67.43	0.26	24	0.511	0.0201	0.2047	89.4
1/0	8.25	0.3249	53.49	0.33	25	0.44	0.0179	0.1624	106
1	7.35	0.2893	42.41	0.42	26	0.404	0.0159	0.1281	143
2	6.54	0.2576	33.62	0.53	27	0.361	0.0142	0.1021	168
3	5.83	0.2294	26.67	0.66	28	0.32	0.0126	0.0804	227
4	5.19	0.2043	21.15	0.84	29	0.287	0.0113	0.0647	289
5	4.62	0.1819	16.77	1.06	30	0.254	0.0100	0.0507	361
6	4.11	0.1620	13.30	1.33	31	0.226	0.0089	0.0401	430
7	3.67	0.1443	10.55	1.68	32	0.203	0.0080	0.0316	583
8	3.26	0.1285	8.37	2.11	33	0.18	0.0071	0.0255	944
9	2.91	0.1144	6.63	2.67	34	0.16	0.0063	0.0201	956
10	2.59	0.1019	5.26	3.36	35	0.142	0.0056	0.0169	1,200
11	2.30	0.0907	4.17	4.24	36	0.127	0.0050	0.0127	1,530
12	2.05	0.0808	3.332	5.31	37	0.114	0.0045	0.0098	1,788
13	1.82	0.0720	2.627	6.69	38	0.102	0.0040	0.0081	2,400
14	1.63	0.0641	2.075	8.45	39	0.089	0.0035	0.0062	2,740
15	1.45	0.0571	1.646	10.6	40	0.079	0.0031	0.0049	4,080
16	1.29	0.0508	1.318	13.5	41	0.071	0.0028	0.0040	4,264
17	1.15	0.0453	1.026	16.3	42	0.064	0.0025	0.0032	6,300
18	1.02	0.0403	0.8107	21.4	43	0.056	0.0022	0.0025	6,936
19	0.912	0.0359	0.5667	26.9	44	0.051	0.0020	0.0020	9,180
20	0.813	0.0320	0.5189	33.9	45	0.046	0.0018	0.0016	10,200
21	0.724	0.0285	0.4116	42.7	46	0.041	0.0016	0.0013	16,300

問
通過電纜的拖鏈彎曲次數能夠判別拖鏈電纜好壞嗎？

答
需要分情況，具體問題具體分析。同一廠家生產的拖鏈電纜，通過電纜的拖鏈彎曲次數或許能夠判別拖鏈電纜好壞。但不同廠家生產的拖鏈電纜就不好判斷了，電纜的拖鏈彎曲測試是動態的環境下進行，若要將不同品牌高柔性電纜的拖鏈彎曲次數進行比較，須構建相同的測試環境。
問
高柔線和普通線區別是什么？

答
高柔線和普通線的區別主要體現在應用范圍和價格上。高柔線具有較高的柔韌性和耐磨性，用于頻繁移動的場合，屬于運動電纜。普通線則主要用于固定敷設。這也決定了二者的價格，高柔線的價格和普通線的價格高。
