什么是柔性電纜彎曲半徑

在柔性電纜的技術參數中，我們經常會看到彎曲半徑這一項，這里我們來講解一下，柔性電纜彎曲半徑。37E高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

柔性電纜彎曲半徑是保證電纜正常使用的最小臨界值，若電纜的實際使用彎曲半徑小于這一數值時，必定會影響電纜的使用壽命。37E高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

玖泰的柔性電纜分為固定安裝用柔性電纜和移動使用柔性電纜。37E高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

固定安裝用柔性電纜的最小彎曲半徑為4Xd(d為電纜外徑)，即電纜外徑的4倍。37E高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

移動使用的柔性電纜最小彎曲半徑為7.5Xd(d為電纜外徑)，即電纜外徑的7.5倍。37E高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

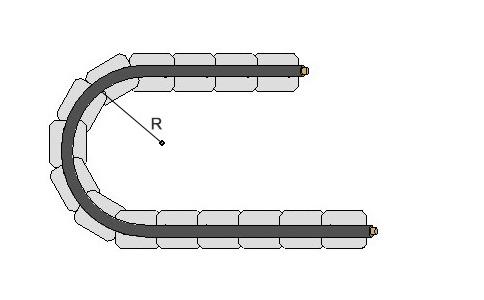

移動使用的柔性電纜一般會與油管、水管和氣管共同放置在拖鏈中，為了不影電纜的使用壽命，必須注意拖鏈彎曲半徑的選擇。37E高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

• 柔性電纜：國產柔性拖鏈電纜的彎曲半徑是其最大外徑的7.5倍左右；進口柔性拖鏈電纜的彎曲半徑是其最大外徑的6倍左右；
• 油管：油管的彎曲半徑是其最大外徑的12倍左右；
• 水管和氣管：水管和氣管的彎曲半徑是其最大外徑的10~12倍左右；

因此，為柔性拖鏈電纜選取和安置拖鏈時，應注意電纜、油管、水管和氣管對拖鏈彎曲半徑的要求。37E高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

• 問

  拖鏈電纜使用壽命是電纜的耐彎折次數嗎？

  答

  以電纜的耐彎折次數作為拖鏈電纜使用壽命并不科學，同一根高柔性電纜，若在雕刻機上可使用上千萬次，貼片機上可使用上億次。以哪個設備上的耐彎折次數作為拖鏈電纜使用壽命呢？其實兩種情況都屬于特例，不具代表性。特定條件下得出的拖鏈電纜耐彎折次數不能作為電纜的壽命。

• 問

  為什么號稱幾百萬次的拖鏈電纜幾天就斷線了？

  答

  拖鏈電纜所謂的幾百萬次的拖鏈彎曲次數，是在特定實驗條件下得出的，并非在所有設備上都會有幾百萬次的拖鏈彎曲次數。當設備環境優于實驗環境時，電纜的拖鏈彎曲次數就高；反之，當設備環境較為惡劣時，可能導致電纜的拖鏈彎曲次數極速下降。
